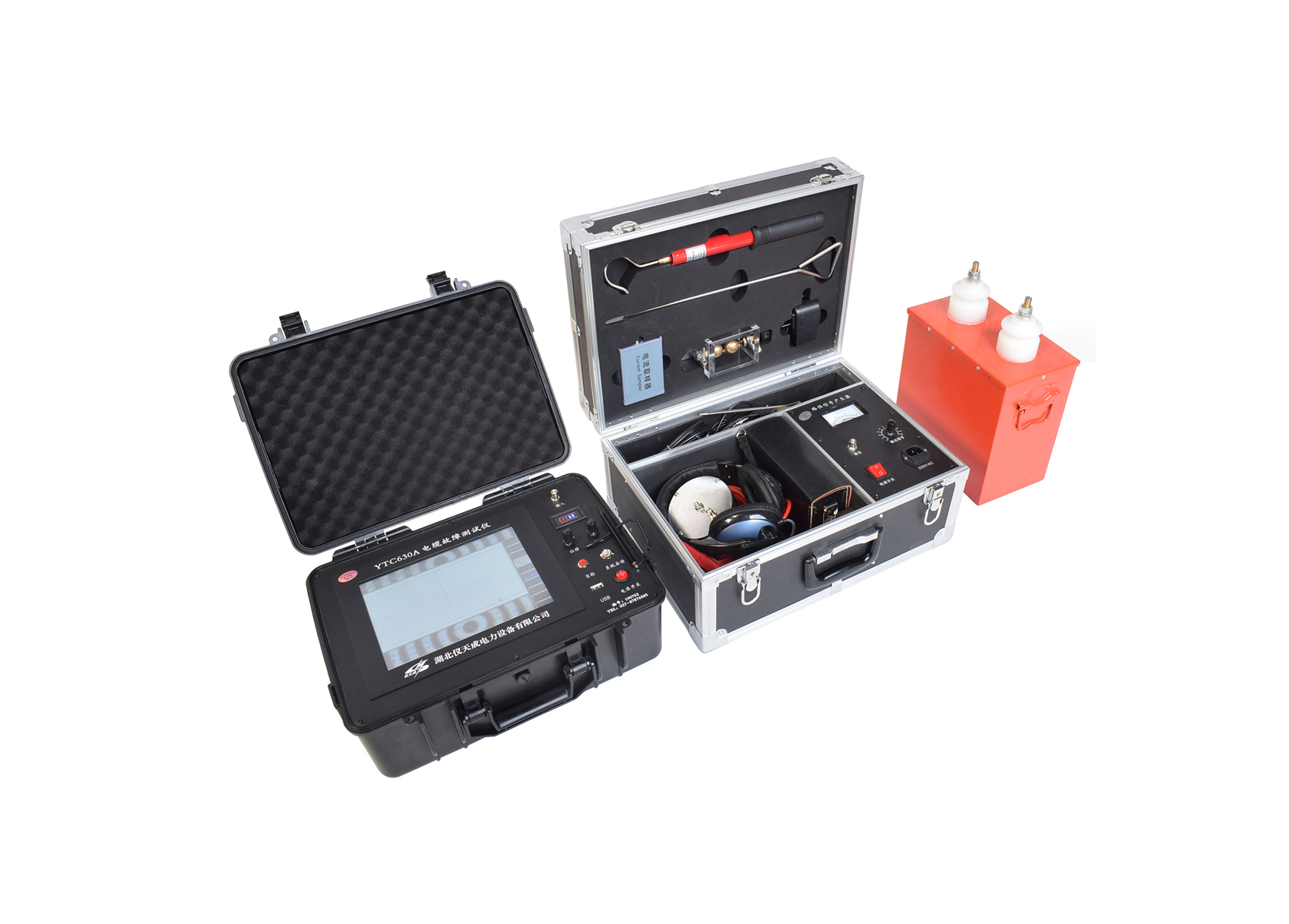

關于電纜故障測試儀相關技術指標說明

返回打印來源：儀天成電力時間：2025/04/27 閱讀：次

伴隨著電力行業的日益發展，電纜的投入應用量也是越來越多，因而對應的電纜故障測試儀這類電纜檢測設備需求量也是更大了，那么電纜故障測試儀相關技術指標是怎樣的呢？今天小編主要想給大家介紹說明一下這個方面。

主要技術指標說明如下：

1.檢測方法
采用低壓脈沖法與高壓閃絡法雙重檢測技術，可實現電纜故障的精準定位與類型鑒別。
2.測試距離
低壓脈沖法：最大測試距離可達 60 km；
高壓閃絡法：最大測試距離可達 40 km。
3.系統測試精度
定位誤差小于 20 cm，滿足高精度故障排查需求。
4.脈沖幅度與長度選擇
脈沖幅度：當負載阻抗為 50 Ω 時，脈沖幅度不小于 250 Vpp；
長度選擇：支持＜1 km、＜3 km、＞3 km 三檔量程切換，適配不同長度電纜檢測場景。
5.采樣頻率
提供 6 MHz、12 MHz、24 MHz、48 MHz、96 MHz、192 MHz 多檔位采樣頻率，可根據檢測精度需求靈活選擇。
6.讀數分辨率
距離讀數分辨率為 1 m，確保檢測結果的量化準確性。
7.電波傳播速度預置與自校準
預置 5 種常見電纜介質的電波傳播速度：
油浸紙、不滴流電纜：160 m/μs；
交聯聚乙烯電纜：172 m/μs；
聚氯乙烯電纜：184 m/μs；
支持其他類型電纜傳播速度的自定義設置：通過本機測速功能，輸入電纜已知全長后，可自動計算并校準電波傳播速度。
8.采樣方式
支持電流取樣法與電壓取樣法兩種模式，滿足不同檢測環境下的信號采集需求。

電纜故障定點儀是我們電力電纜檢測過程中比較常見的檢測類設備，其具備多個技術指標，測量方法簡單快捷，是一款優良的電纜檢測類儀器。

湖北儀天成電力設備有限公司
2025年4月27日
