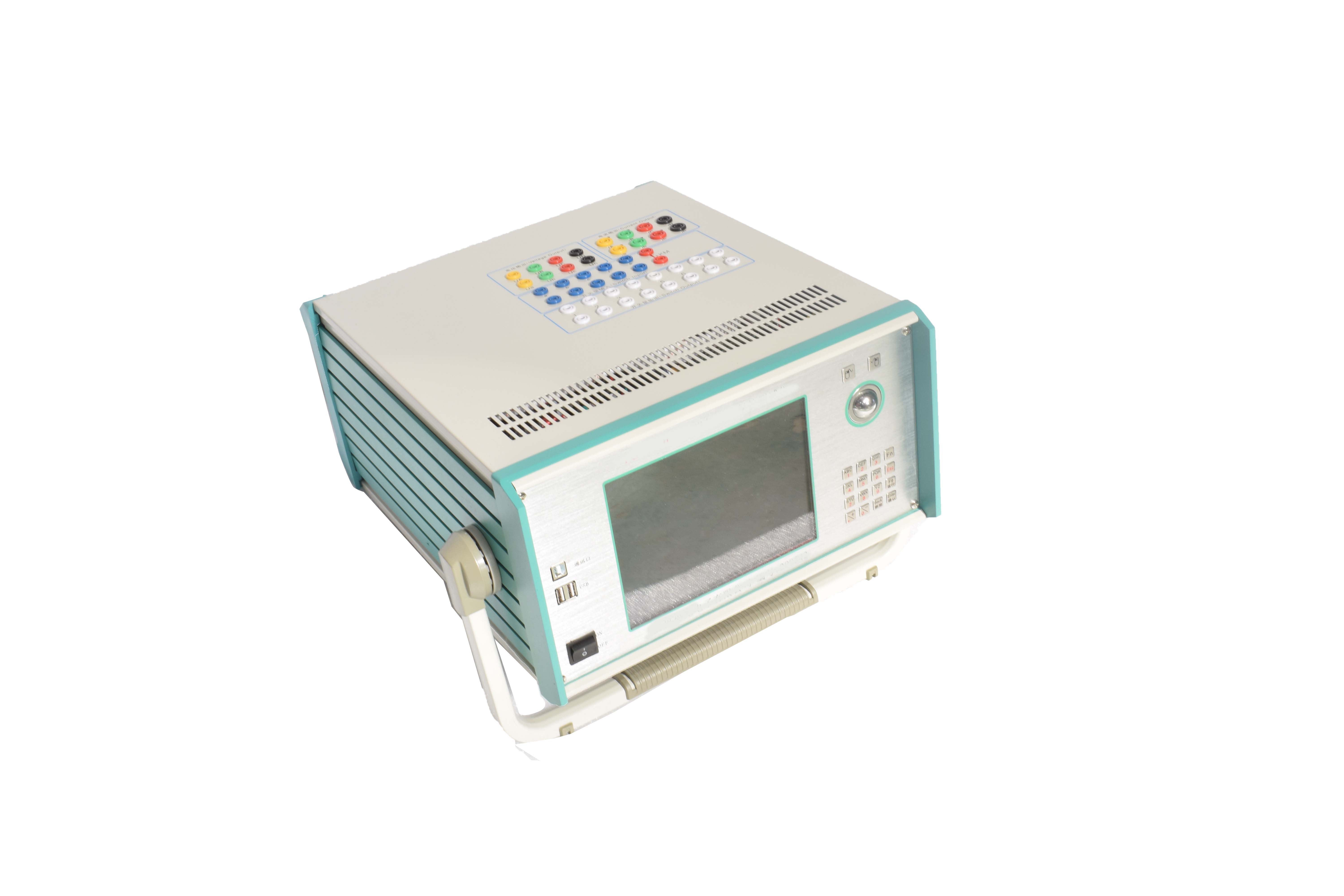

六相微機繼保測試儀針對不種繼電器的試驗方法是怎樣的？

返回打印來源：儀天成電力時間：2023/10/12 閱讀：次

繼電保護設備是電力系統中非常重要的一部分，它能夠?qū)﹄娏ο到y(tǒng)實時監控并做出反應，保障電力系統的穩定運行。而六相微機繼保測試儀則是在傳統的電力系統中發展而來的，具有更高的效率和更強的可靠性。今天主要給大家介紹一下六相微機繼保測試儀針對不種繼電器的試驗方法是怎樣的？

1、交流電壓／電流／反時限電流繼電器校驗

在交流試驗中，Ua（或 Uab）／Ia 設定為某一初值，設置步長，按“▲”、“▼”鍵或旋動旋鈕（亦可用自動試驗方式）加減電壓／電流，測量電壓／電流／反時限電流繼電器的動作值和返回值及動作時間和返回時間，計算返回系數。

2、直流電壓／電流繼電器校驗

在直流試驗中，Ua（或 Uab）／Ia 設定為某一初值，設置步長，按“▲”、“▼”鍵或旋動旋鈕（亦可用自動試驗方式）加減電壓／電流，測量電壓／電流繼電器的動作值和返回值及動作時間和返回時間，計算返回系數。

3、時間繼電器校驗

用手動試驗方式，按直流或交流電壓繼電器的試驗方法測出動作值、返回值和動作時間、返回時間。

4、功率繼電器校驗

（1）功率方向繼電器動作區和靈敏角的測量

在功率、阻抗試驗中，設定 Uab、Ia 為額定值，設置 Uab 相角步長，加減電壓相位角（可用自動試驗方式），測出動作區兩邊邊界角 φ1、φ2，則靈敏角 φLM＝½（φ1＋φ2）。

（2）最小動作功率的測量

將角度設置在靈敏角 φLM，設定 Ia（或 Uab）為額定值、Uab（或 Ia）為零。

（3）潛動試驗

電流回路開路，設置 Uab 初值為零、步長為額定電壓，突然加上或切除電壓，繼電器觸點不應有瞬間接通現象。電壓回路經 20 歐電阻短路，設置 Ia 初值為零、步長為數倍額定電流，突然加上或切除電流，繼電器觸點不應有瞬間接通現象。

（4）記憶作用檢驗

在靈敏角下設置 Ia 為 0.5 倍和數倍額定電流時，Uab 由 100V 突降至零，繼電器應可靠動作，說明記憶作用良好。

微機繼電保護測試儀器操作簡便，功能強大，是新一代的繼電保護測試優良設備，能針對不同繼電器有不同的試驗檢驗方式，上述簡單給大家列舉了幾項。

湖北儀天成電力設備有限公司

2023年10月12日
