在電力行業領域內，各型放電計數器是否正常動作是需要時常核查的，我司儀天成電力針對于此類檢測需求，精心研發的YTC605避雷器計數器檢測儀，其體積小、重量輕，攜帶方便，便于現場試驗，采用了新技術制造，儀器精度高，測量結果準確可靠。其主要也就是針對測試各型放電計數器是否正常動作這一方面的。以下小編和您一起來了解下其工作原理如何。
產品原理：

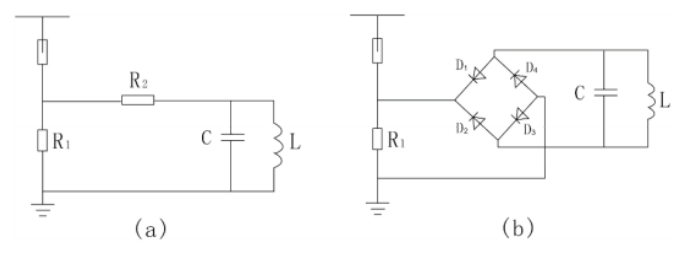

（a）JS 型；（b）JS-8
R1、R2—非線性電阻；C—貯能電容器L—記數器線圈；D1~D4—硅二極管
上圖所示為 JS 型動作記數器的原理接線圖。圖 （a）為 JS 型動作記數器的基本結構，即所謂的雙閥片式結構。當避雷器動作時，放電電流流過閥片 R1，在 R1 上的壓降經閥片 R2給電容器 C 充電，然后 C 再對電磁式記數器的電感線圈 L 放電，使其轉動 1 格，記 1 次數。改變 R1 及 R2 的阻值，可使記數器具有不同的靈敏度。
一般最小動作電流為100A（8／20μs）的沖擊電流。因 R1 上有一定的壓降，將使避雷器的殘壓有所增加，故它主要用于 40kV 以上的高壓避雷器。圖 （b）表示 JS－8 型動作記數器的結構，系整流式結構。避雷器動作時，高溫閥片R1 上的壓降經全波整流給電容器 C 充電，然后 C 再對電磁式記數器的 L 放電，使其記數。
該記數器的閥片 R1 的阻值較小（在 10kA 時的壓降為 1.1kV），通流容量較大（ 1200A 方波），最小動作電流也為 100A（8／20 s）的沖擊電流。JS－8 型記數器可用于 6.0～ 330kV 系統的避雷器，JS－8A 型記數器可用于 500kV 系統的避雷器。
通過以上概述，大家對這款YTC605避雷器計數器檢測儀應該有了一定的認知，在有需要對放電計數器檢測時，其是不錯的一個選擇。
湖北儀天成電力設備有限公司
2022年9月30日
