直流電阻測試儀工作原理分析

返回打印來源：儀天成電力時間：2022/09/16 閱讀：次

直流電阻測試儀通常用于變壓器的測試，是變壓器交接、檢修、更換分接開關后不可缺少的測試項目。用傳統的電橋法和壓降法測量變壓器繞組和大功率電感器設備的直流電阻是一項耗時費力的工作。另外，在變壓器交接、檢修、切換分接開關后，直流電阻數據也有幾率會發生相應變化，為改變這種情況，縮短測量時間，加強測試精度，我司儀天成電力特研制了YTC316-100直流電阻快速測試儀。

該測試儀采用典型的四線制測量方法，為了提高電阻(特別是低電阻)的測量精度。測量電路主要由程控恒流源、程控前置放大器和A/D轉換器組成。通過控制恒流源，中央控制單元對待測外部負載施加恒定的高精度電流，然后對所獲得的數據(包括測試電壓、測試電流等)進行處理，得到實際電阻。

該儀器可以存儲255個測試數據，并打印所有存儲的測試數據。當儀器復位或斷電時，存儲的數據不會丟失。

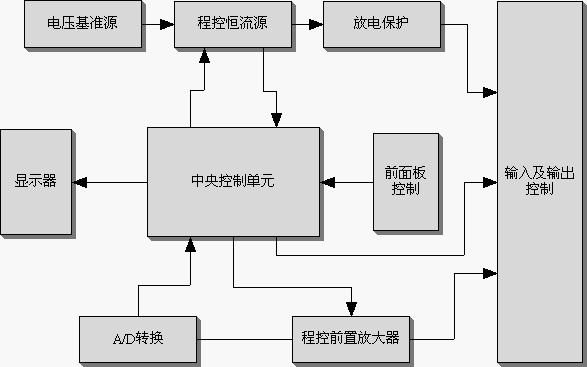

原理框圖：

以上就是YTC316-100直流電阻測試儀的工作原理等情況了，其采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

湖北儀天成電力設備有限公司
2022年9月16日
