YTC8750E變頻式互感器綜合測試儀的面板說明及技術參數

返回打印來源：儀天成電力時間：2018/09/04 閱讀：次

YTC8750E變頻式互感器綜合測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器，用于現場測量和實驗室都是比較方便的，無需外接其他輔助設備，斷電后數據也不會丟失，單機即可操作，使用簡單，測量精確度高。儀天成電力設備有限公司就變頻式互感器綜合測試儀的面板說明及技術參數做以下說明。

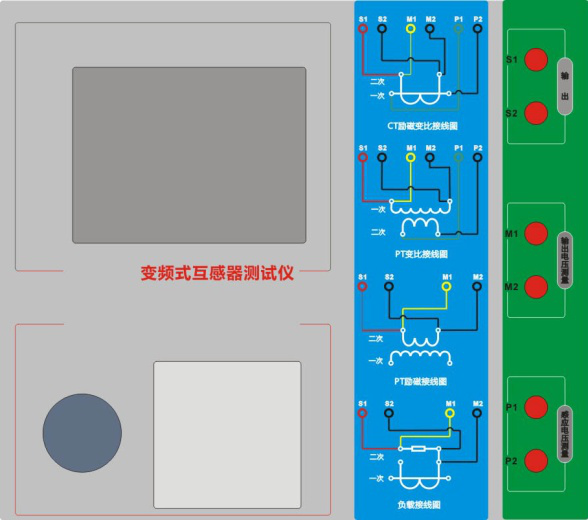

面板說明：

·紅黑S1、S2端子：試驗電源輸出 ·黃黑M1、M2端子：輸出電壓回測

·綠黑P1、P2端子：感應電壓測量端子 ·旋轉鼠標：輸入數值和操作命令

·液晶顯示屏：中文顯示界面 ·打印機：打印測試報告

主要技術參數：

測試用途		保護類CT，保護類PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.2%
CT變比測量	范圍	1~30000
CT變比測量	精度	±0.2%
PT變比測量	范圍	1~10000
PT變比測量	精度	±0.2%
相位測量	精度	±5min
相位測量	分辨率	0.5min
二次繞組電阻測量	范圍	0~300Ω
二次繞組電阻測量	精度	2%±2mΩ
交流負載測量	范圍	0~300VA
交流負載測量	精度	2%±0.2VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10^οC~50^οC，濕度：≤90%
尺寸、重量		尺寸33cm x 29.4cm x 18cm 重量<9kg

湖北儀天成電力設備有限公司
2018年9月4日
